LYNX分集接收机

北京安迪诺数字系统技术有限公司 2017-02-14 09:38:48

型号:LYNX

\

LYNX接收机是高性能和极有特色的SD/HD分集接收机,可用于中心接收和无线摄像系统。采用了Vislink核心技术,LYNX接收机结合前沿的最大比例合成分集接收技术,加上可以高度自主定义的现场可编程门阵列电路,为用户提供了大量可选择的特性。整机为多合一的流线型半机架宽度1U机箱。它可以同时接收四路信号输入,并具有很高的灵敏度和抗邻频干扰能力,从而为ENG/OB或无线摄像系统提供了极大面积,且高可靠性的覆盖范围。另外,还可选配包交换功能,多个LYNX接收机可集成在一起,构成一个分集接收的蜂窝网络。在当前陷入危机的全球经济环境下,这种开创性的ENG/OB系统接收模式可以减少操作的复杂性和运营成本。基于网络的图形用户界面功能强大却又操作简单,使得用户可以通过一个以太网接口完全遥控和监视接收机,这也减少了使用第三方遥控设备的需求,从而进一步降低了硬件成本。
Vislink拥有专利的LMS-T和深度交织技术作为选配项,可进一步提高LYNX接收机的性能。可选项包括:MPEG-2 HD4:2:0/4:2:2 video,MPEG-4 (8/10-bit 4:2:0/4:2:2 video)和BISS‑1& E/AES 加扰。LYNX还可以单独配置为一个分集接收机/解调器来使用,输出ASI码流;或者仅配置作为一个MPEG-2/H.264 视/音频解码器,来适应不同的需求。
Vislink News & Entertainment的LYNX系列产品是专为高品质和多用途的链路传输而设计,其范围涵盖了HD和SD视频编码器,DBV-S,DVB-S2, DVB-T 和 LMS-T 调制器, IP 卫星调制解调器,分集接收机和相关设备。所有LYNX产品均为标准19寸1U机箱,半机架宽度,不但紧凑而且重量较轻。这种结构设计在便携快速部署的应用中体现出了其特有的价值。
特点

  • 直接转换射频信号,具有很好的抗邻频干扰性能和高灵敏度
  • 最多4 路射频信号输入进行最大比例合成
  • DVB-T: QPSK, 16QAM & 64QAM;6, 7, & 8MHz
  • LMS-T: QPSK & 16QAM;10& 20MHz
  • ASI信号可采用包交换技术进行合成
  • DVB-T & LMS-T采用深度交织技术有效解决了突发误码的问题(*)
  • MPEG-2 4:2:0 & 4:2:2 SD & HD 标准和超低延时解码
  • MPEG-4 AVC (H.264) Main Profile,High-profile and High 422 profile, SD &HD decoding including 10-bit(+)
  • ASI 通过IP输入和输出
  • ASI 输入和输出
  • 网络浏览器和SNMP控制
  • 双路SDI / HD-SDI / CVBS输出
  • 可本地升级
(*)使用LINK发射机
(+) 联系VISLINK

指标
解调器
• DVB-T: QPSK, 16QAM & 64QAM; 6, 7, & 8MHz
• LMS-T: QPSK & 16QAM; 10 & 20MHz
• 深度交织技术
• ASI包交换
解码器选项:
• MPEG-2 4:2:0 & 4:2:2 SD & HD
• Low delay MPEG-2, 4:2:0 & 4:2:2
• H.264 4:2:0 MP, 8-bit
• H.264 4:2:0 HP, 8-bit
• H.264 4:2:0 HP, 10-bit
• Audio MPEG-2 Layer 1 & 2
加扰
• BISS-1 & E
• AES

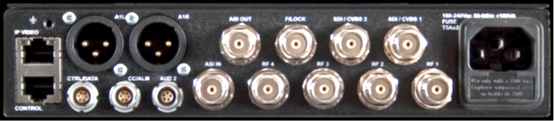

输入:
• 4 x UHF , 70-860MHz. LNB功率切换控制.
• ASI (ISO/IEC 13818-2 188 bytes)
• 帧同步输入(脉冲同步或者HD三电平同步)
• 摄像机控制接口和报警输出(6-pin Lemo)
• 遥控和MPEG数据通道(6-pin Lemo)
• 10/100/1000 以太网接口(Video-over-IP)
• 10/100 以太网接口(IP-based unit control)
• USB 接口,用于升级代码、拷贝文件
输出:
• 2× Video; 自行选择SDI或CV(仅SD模式)
• ASI (ISO/IEC 13818-2 188 bytes)
• 音频输出【two 3-pin XLRs (channel 1) & 5-pin Lemo(channel 2)】
外形尺寸
• 1U高度, 半机架宽度
• Weight: 1.2kg/2.6 lbs.
功耗
• AC100-240V; 75W
工作环境
操作温度. . . . . . . . . . . . . . . . . . . . . . . . . . . 0~50˚C [32~122˚F]
湿度(无凝结) . . . . . . . . . . . . . . . . . . . . . . . . .95%
升级选项 LYNX接收机/解调器/解码器 LYNX接收机/解调器 LYNX解码器
• 2-RF输入
• RF到ASI解调
• MPEG-2 SD视/音频
• 4-RF输入
• RF到ASI解调
• MPEG-2 SD视/音频
• 2-RF输入
• RF到ASI解调

• 4-RF输入
• RF到ASI解调

• MPEG-2 SD视/音频
LYNX 分集接收机2路输入升级为4路 Option N/A Option N/A N/A
LYNX HD MPEG-2 4:2:0/4:2:2 超低延时 Option Option N/A N/A Option
LYNX 分集接收解调深度交织 Option Option Option Option N/A
LYNX ASI输出、输入包交换 Option Option Option Option N/A
LYNX ASI 通过 IP 封装传输 Option Option Option Option N/A
LYNX IP输入解封装为ASI信号 Option Option Option Option N/A
LYNX 解码器H.264, 基本配置SD/HD 4:2:08-bit,可选 1080p/30f Option Option N/A N/A Option
LYNX 解码器H.264 高配置 SD/HD 4:2:08-bit,1080p/30f可选;需预购H.264-MP-8许可 Option Option N/A N/A Option
LYNX 解码器 H.264高配置SD/HD 4:2:28, 9, 10-bit, 1080p/30f可选;需预购 H.264-HP-8许可 Option Option N/A N/A Option
